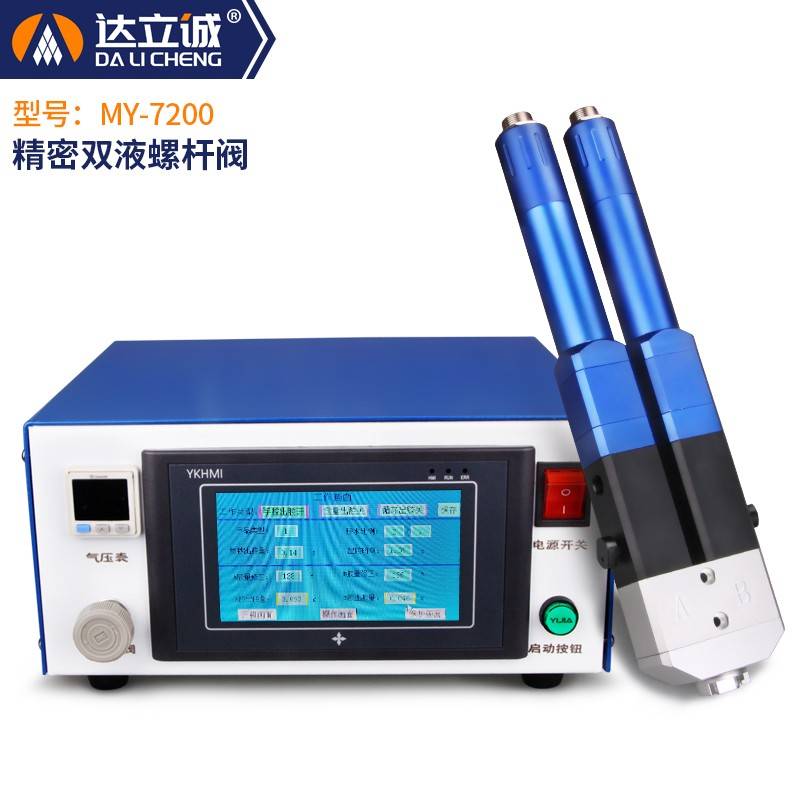

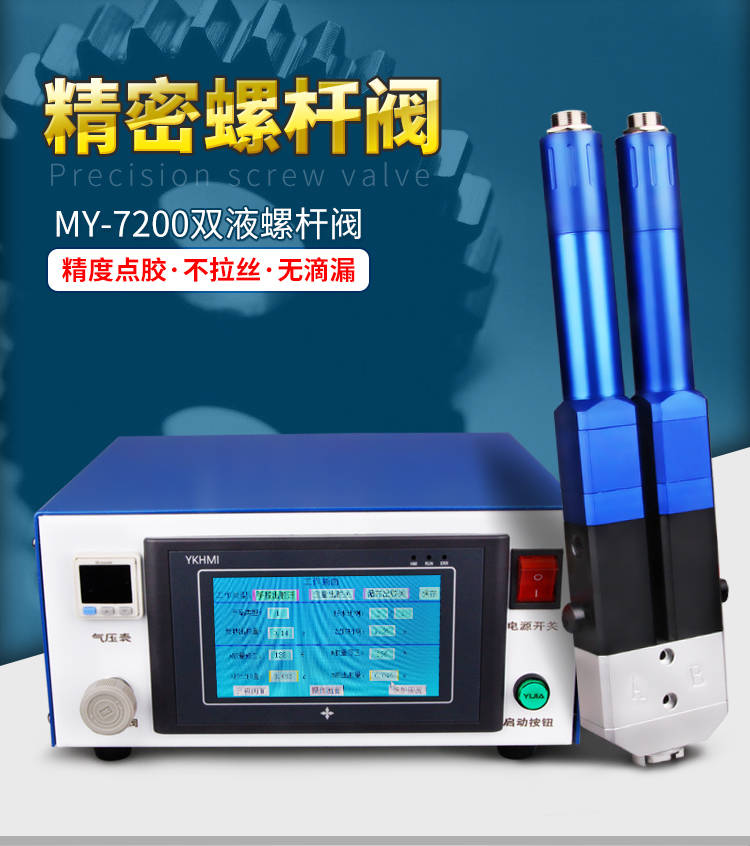

精密AB双液螺杆阀MY-7200

微信

新浪微博

QQ空间

豆瓣网

百度贴吧

规格：MY-7100
螺杆阀特点：精密螺杆阀外形轻巧，方便手握；操作简单，灵活性强，点胶精度高。螺杆阀的应用领域：适用于焊锡膏，银浆，红胶，油脂，UV胶，硅胶等，应用于焊锡膏焊接，芯片粘结，芯片封装，围坝等工艺采用Z向旋转螺杆进行物料输送，解决了气压点胶方式，由于气体的可缩性所带来的脉动，出胶量不一致的问题。电机正反转分别控制，正向旋转可使用物料按照需要的流量被均匀挤出，反向旋转可实现热熔胶的回吸，避免漏胶，拉丝等现象适合工程/工厂长期生产使用；有大量现货供应，欢迎咨询采购！

13510657489

产品详情

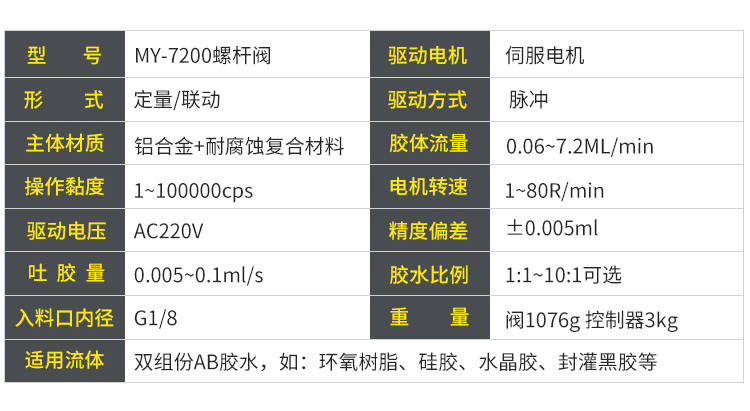

技术参数：

产品型号	MY-7200
形式	定量/联动

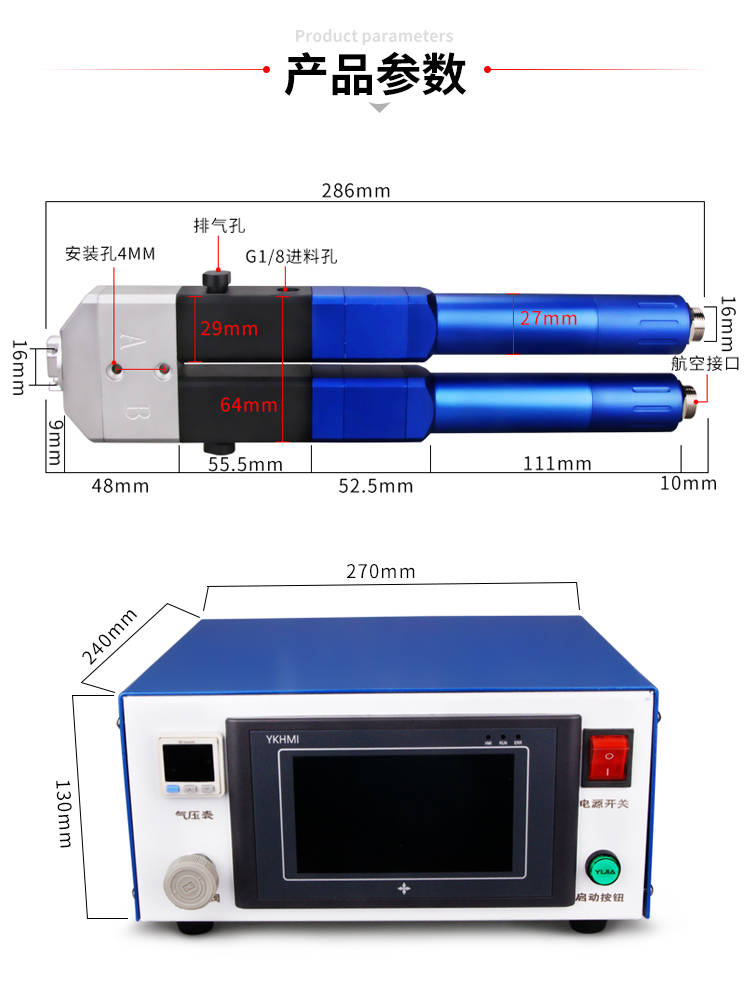

外形尺寸	290mm64mm29mm
主体材质	不锈钢+铝合金
驱动方式	脉冲
驱动电机	伺服电机
电机转速	1~120R/min
小的吐胶量	0.005ml
入料口尺寸	1/8”npt(f)

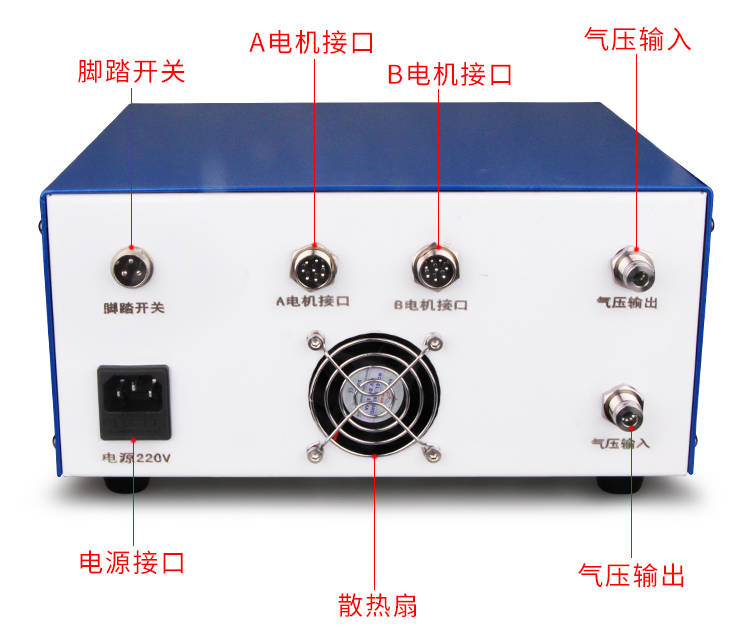

重量	阀1076g、控制器3kg
出胶比例	1:1~10:1可选

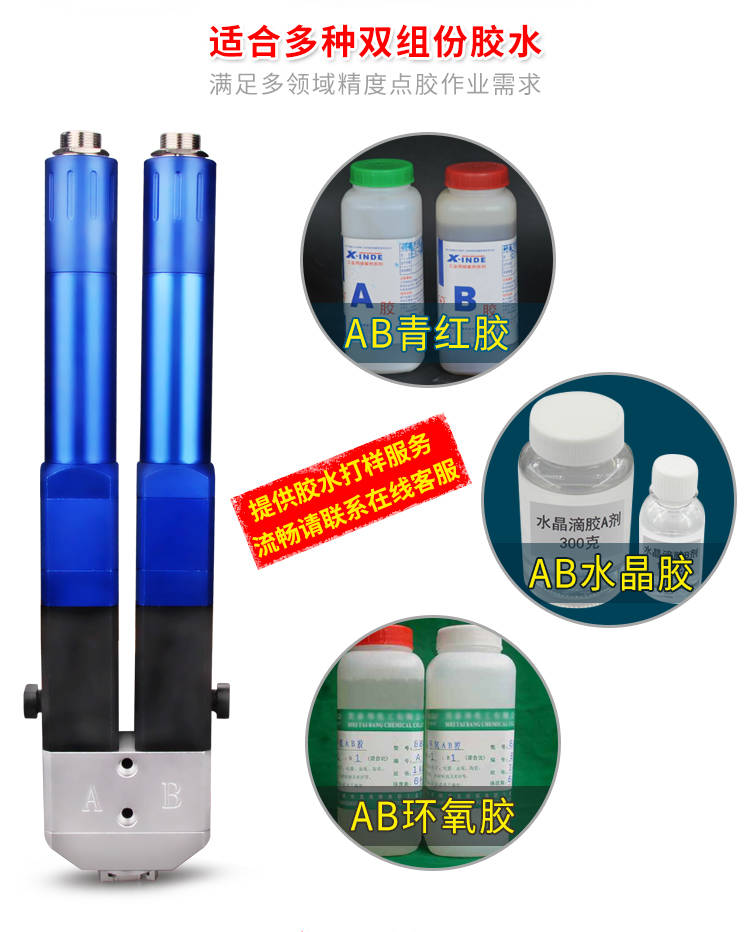

适用流体	AB硅胶、水晶胶、青红胶、环氧树脂等

点胶阀工作原理：

点胶阀有气动和电动两种：

气动：点胶阀由气缸、阀体和料缸三部分上下连接而成，气缸和阀体用先进密封材料隔开，避免胶水侵入气缸。料缸和气缸连接在点胶阀阀主体上，与气缸保证同心度。用电磁阀气动气缸运动，从而驱动中心杆上下运动，利用中心杆的上下运动达到对胶水的开启和关断作用。根据开启和关断的方式不同，从而分为：柱塞式点胶阀、顶针式点胶阀、提升式点胶阀、喷雾点胶阀、喷射点胶阀；开关方式不同，适用的流体也就不同，回吸式点胶阀采用向上运动关胶结构，使停胶同时瞬间回吸断胶，减少余留针头上的残胶，使点胶不产生漏滴、拉丝等现象。胶阀本体经铝合金阳极氧化处理，密封材料采用最新四氟材料，接触胶体部分均为耐腐蚀材料。

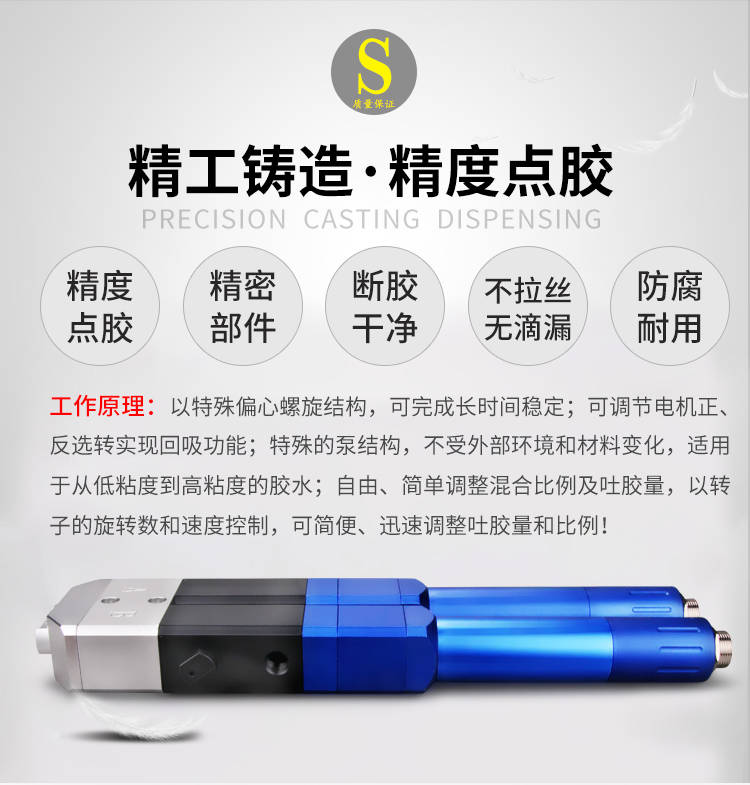

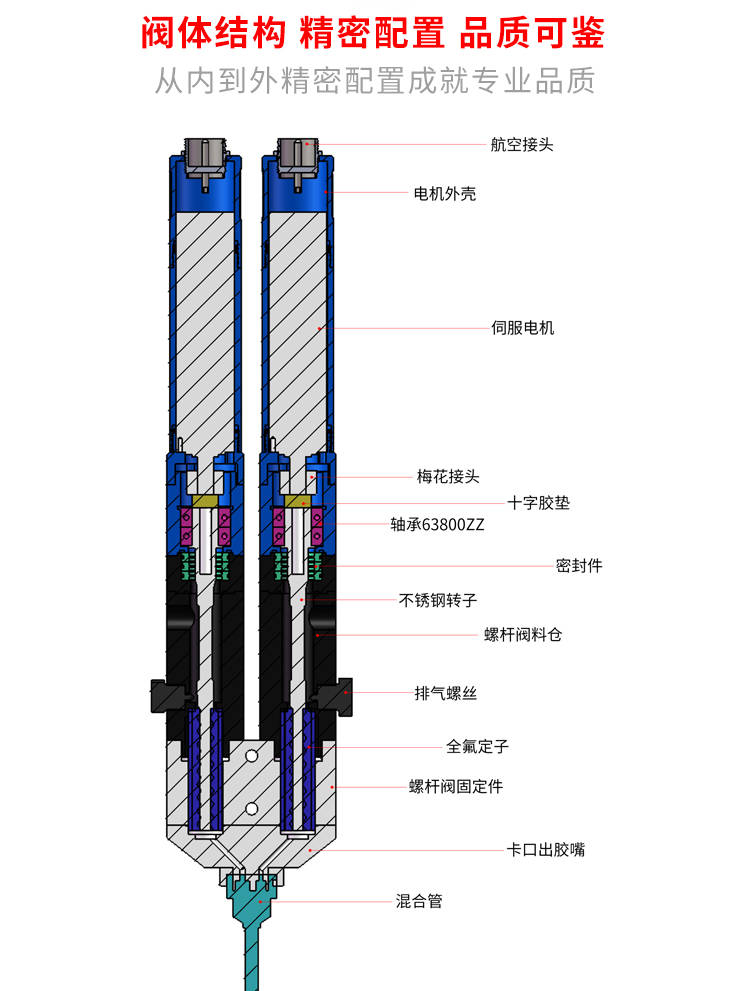

电动：包括泵体和驱动部分，随配定子，安装简单。采用定转子结构设计，密封性能好。转子和定子副形成自密封结构，易于替换。通过转子在定子腔的定向旋转作用，实现介质输送功能。输送过程不对介质性能产生任何的影响。同时可通过电机反转，轻松实现介质回吸功能，确保介质和材料的清洁，无滴漏,无污染！

应用行业：

一般常见UV胶、silicon、EPOXY、红胶、银胶、A B胶、COB黑胶、导电胶、散热铝膏、瞬间胶、热熔胶运用行业：光学，光电行业生化行业　光伏太阳能行业　SMD / SMT 　表面贴装半导体制造行业　医药行业　LCD / LED 　实验室　电子元器件行业半导体封装 PCB电子零件固定及保护 LCD玻璃机板封装粘接移动电话机板涂布或按键点胶扬声器点胶电池盒点胶封合汽械车零件涂布五金零件涂布接著定量气体、液体填充涂布芯片邦定

优点和特点：

1、螺杆点胶阀，采用伺服电机驱动，使胶粘剂能够连续稳定输出，以特殊偏心螺旋结构、可实现长时间稳定高精度点胶，电机反转回吸，轻松解决胶粘剂的滴漏、拉丝问题；

2、采用精密cmc制作，有较好密封性，密封圈采用硅胶材质，密封性更好，有防腐效果；

3、特殊泵结构，不受外部环境和材料变化影响，可点涂不同粘度的胶体，并可改变吐胶量的大小；

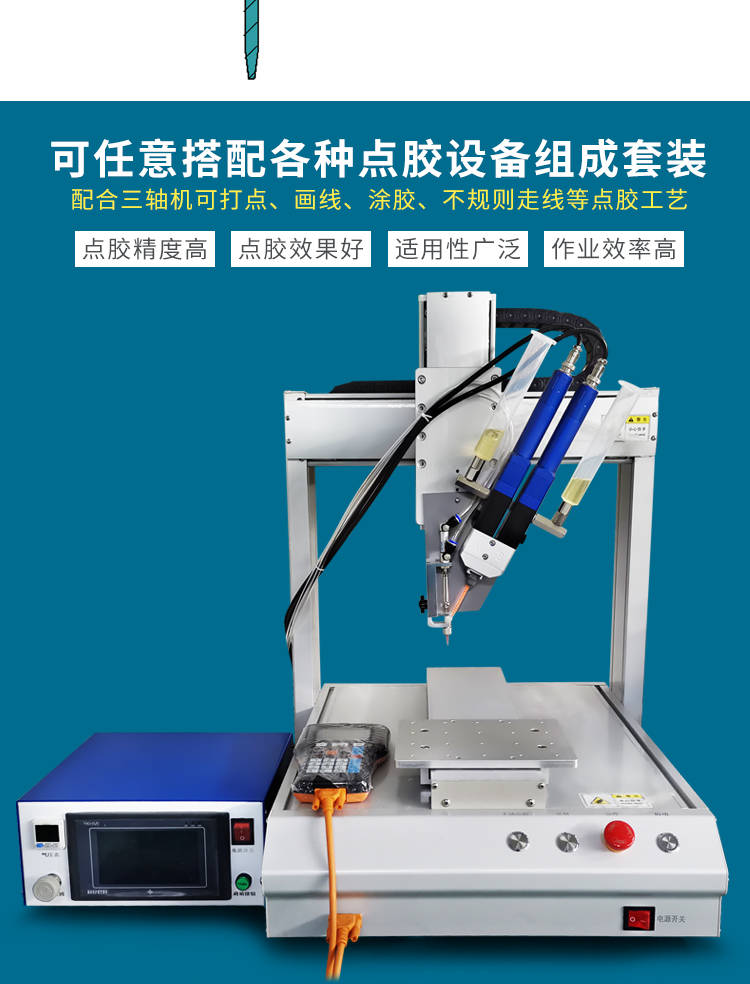

4、可搭配各种类型点胶机及自动化设备使用，安装方便，只需要锁在治具板上即可；

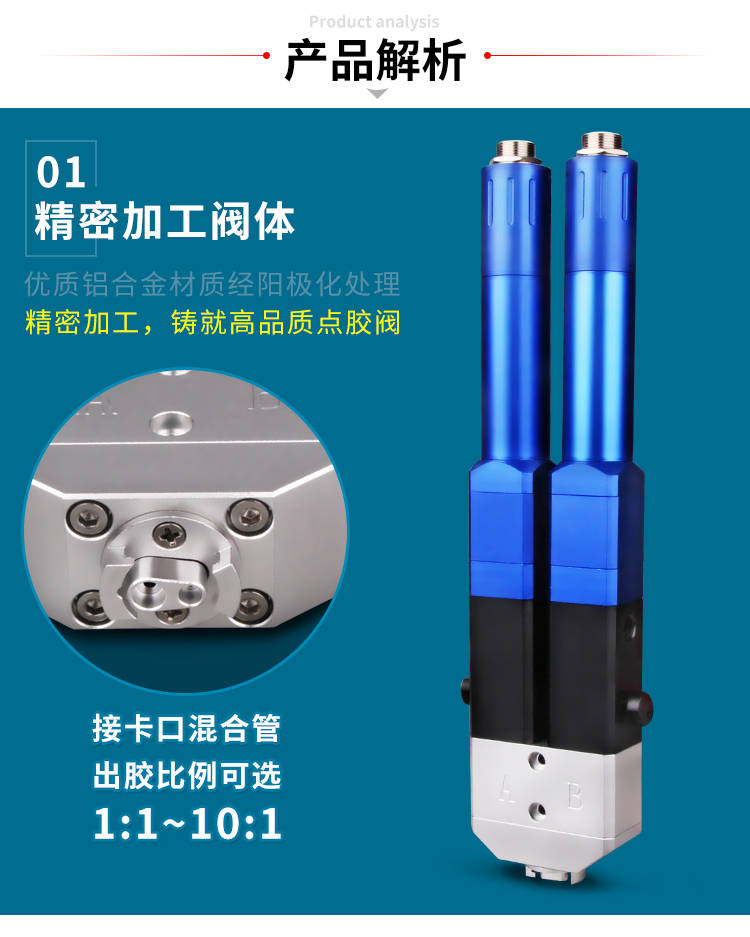

5、可接各式卡口混合管，可与各种供料针筒，点胶控制器及全自动点胶设备搭配完成点胶作业；

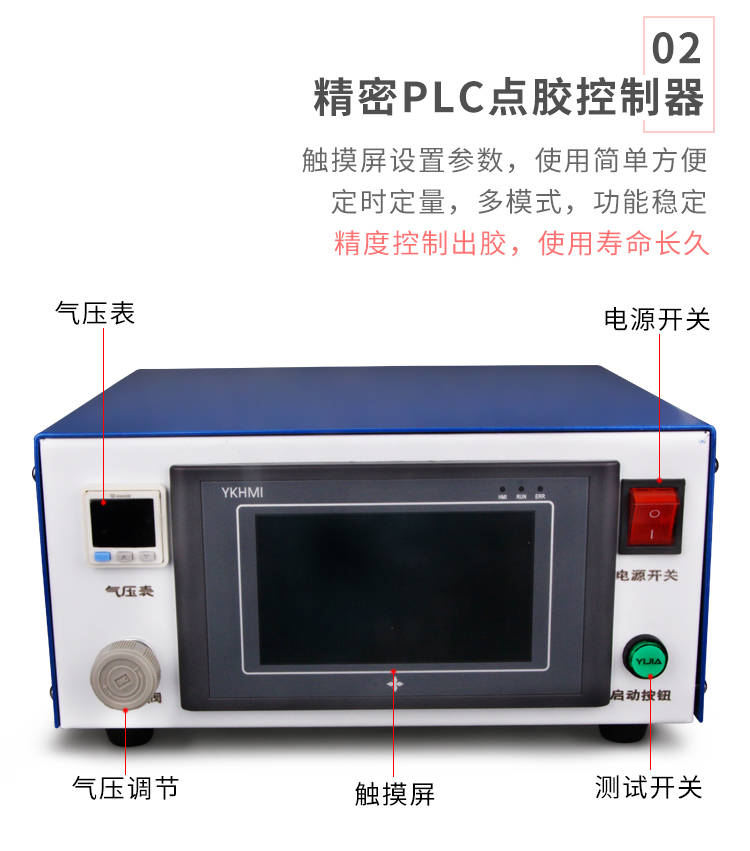

优势：【1】代替人工特定的点胶作业，实现机械自动化的生产；【2】易学易懂，不需外接教导器，比同类产品调试更方便，简单便利、高速精确；【3】具有打点、画线、面、弧圆、不规则曲线点胶等；【4】输出精度高，运行无噪音，精确恒定的点胶尺寸，效果稳定，使用寿命长；【5】合理化结构设计，方便多元话改进升级，能适应更多行业工况。广泛适用的胶体粘度及吐胶量
